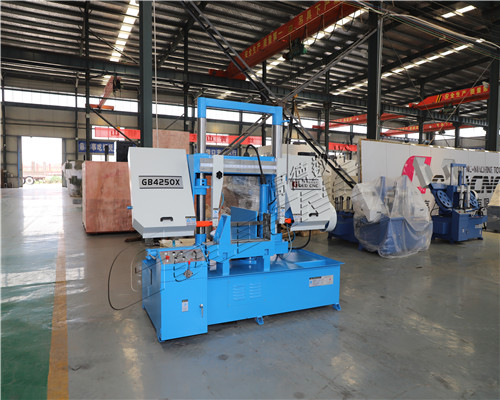

GB4250X角度带锯床
一. 主要用途：
本机床应用于切割钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。具有可靠性高、效率高和高刚性等显著特点，可代替昂贵的进口设备。
二. 机床的主要特征：
1、机床通过机械、电气、液压的配合，自动进刀、切割完毕锯架自动上升（即退刀）的功能。
2、进给速度，在给定的范围内，可进行无级调整。
3、锯切材料时锯条从夹紧虎钳中间经过，虎钳夹紧材料，防止锯切短料时不稳抖动造成拉齿。
4、由于其切削刀具，采用进口的、薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是中小型企、事业单位切割大型钢胚、一种具有显节材又节能的切割刀具。
5、结构布局合理，使用维修方便，是中、小型材料锯切节能的理想设备。
三. 机床的主要技术参数：
|
产品型号Model Name |
GB4250X |
|
锯切能力（mm） |
0°●500 ▄500W×500H
|
|
45°●400■400W×400H |
|
|
60°●260 ■260W×260H |
|
|
带锯条线速度（mmin） |
27、45、69 |
|
带锯条规格（mm） |
5610x41x1.3 |
|
主电机功率（kw) |
5.5 |
|
液压电机功率（kw） |
1.5 |
|
主传动结构 |
蜗轮传动 |
|
夹紧方式 |
液压虎钳 |
|
外型尺寸（LxWxH）（mm） |
2800×1800×2000 |
四、随机附件：
|
序号 |
名 称 |
规 格 |
数 量 |
|
1 |
角度带锯床 |
GB4250X |
1台 |
|
2 |
带锯条 |
|
1根 |
|
3 |
托料车 |
|
1根 |
|
4 |
工具箱 |
|
1件 |
|
5 |
合格证 |
|
1套 |
|
6 |
使用说明书 |
|
1份 |
五、关键件的选用：
|
序号 |
名称 |
供应商 |
|
1 |
电气 |
施耐德电气 |
|
2 |
轴承 |
日本NACHI |
|
3 |
减速机 |
博新 |
|
4 |
液压系统 |
汉达 |
|
5 |
油泵 |
龙头 |
|
6 |
电机 |
龙头 |
山东高德数控机床有限公司，是一家拥有自营进出口权的生产型企业。集团公司拥有三个国内生产基地，两个海外公司，两家高新技术企业。
近年来高德数控坚持转发展、调结构的战略，建设高德数控品牌，拓展国内外市场；提升产品品质，不断更新迭代产品。
高德数控建立数控车床、数控铣床、立式加工中心、龙门加工中心、数控金属带锯床、钻铣床系列、铣床系列、炮塔铣床系列等十多类、上百个品种的生产规模；建立产品个性化的预期目标，在符合用户的个性要求同时，建立高德数控的品牌特色。
山东高德数控有限公司，2021年2月20日上传，kr
