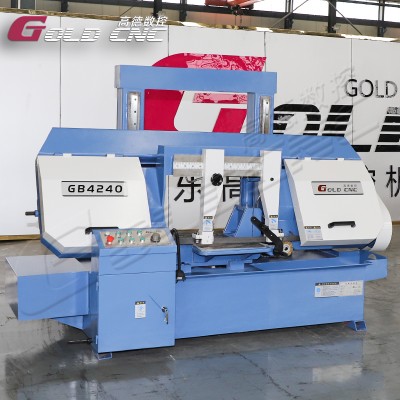

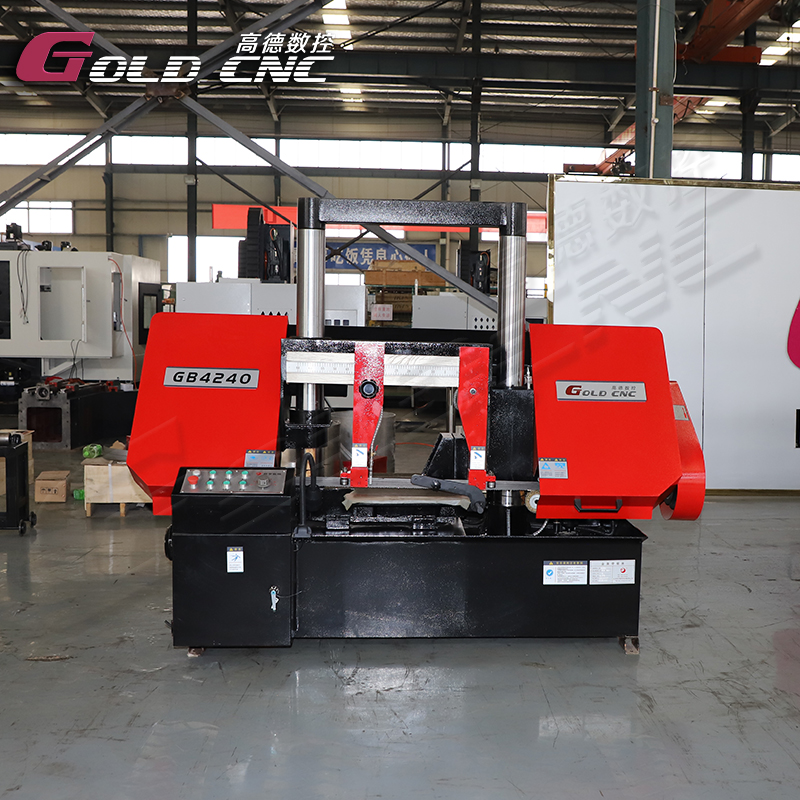

GB4240龙门双柱金属带锯床
一. 主要用途：
本机床应用于切割高度≤400mm、宽度≤400mm的钢胚、铁板、无缝钢管及大型轴类零件，亦可在选取适当的工艺参数后，切割各种黑色或有色金属材料。具有可靠性高、效率高和高刚性等显著特点，可代替昂贵的进口设备。
二. 机床的主要特征：
1、机床通过机械、电气、液压的配合，自动进刀、切割完毕锯架自动上升（即退刀）的功能。
2、进给速度，在给定的范围内，可进行无级调整。
3、虎钳夹紧材料，防止锯切短料时不稳抖动造成拉齿。
4、由于其切削刀具，采用进口的、薄片的双金属带锯条，因此，切口窄，耗材少，所需动力小，是中小型企、事业单位切割大型钢胚、一种具有显节材又节能的切割刀具。
5、结构布局合理，性能稳定，使用维修方便，是中、小型材料锯切节能的理想设备。
三、技术参数：
|
产品型号 |
GB4240 |
|
锯切能力（mm） |
●400▄400W×400H |
|
带锯条线速度（mmin） |
27、45、69 |
|
带锯条规格（mm） |
41×1.3×5000 |
|
主电机功率（kw) |
4 |
|
液压电机功率（kw） |
0.75 |
|
主传动结构 |
蜗轮传动 |
|
工作夹紧方式 |
液压虎钳 |
|
带锯条张紧方式 |
手动 |
|
外型尺寸（mm） |
2400×1300×1800 |
四、主要配置表：
|
序号 |
电气 |
施耐德电气 |
|
1 |
轴承 |
日本NACHI轴承 |
|
2 |
减速机 |
博新 |
|
3 |
液压系统 |
汉达 |
|
4 |
油泵 |
龙头 |
|
5 |
电机 |
龙头 |
五、随机附件：
|
序号 |
名 称 |
数 量 |
|
1 |
带锯条 |
1根 |
|
2 |
托料车 |
1台 |
|
3 |
工具箱 |
1套 |
|
4 |
合格证 |
1份 |
|
5 |
使用说明书 |
1本 |
